مربوط نظاموں کی تکنیکی جدت
اس سسٹم کی بنیادی خصوصیت اس کی "تھری-ان{-ایک" فعالیت ہے: تعمیر کے دوران فارم ورک کے طور پر کام کرنا، مستقل تھرمل موصلیت کا کام کرنا، اور عمارت کے لفافے کا ایک لازمی حصہ بنانا۔ موصلیت کے پینل مخصوص کنیکٹرز کے ذریعے کنکریٹ کے ڈھانچے کے ساتھ مضبوط مکینیکل کنکشن قائم کرتے ہیں، اس بات کو یقینی بناتے ہوئے کہ موصلیت کا نظام ایک ہی عمر کا حصہ ہے اور مرکزی ڈھانچے کے ساتھ ہم آہنگی میں کام کرتا ہے۔ یہ ڈیزائن فلسفہ حفاظت، توانائی کی کارکردگی، اور تعمیراتی معیار کے لیے جامع اصلاحی غور و فکر سے پیدا ہوتا ہے۔
روایتی بیرونی موصلیت کے نظام کے مقابلے میں، مربوط نظام موصلیت کی تہہ سے لاتعلقی کے خطرے کو ختم کرتا ہے، آگ کی حفاظت اور تھرمل کارکردگی کے درمیان تنازعات کو حل کرتا ہے، اور توانائی کی کارکردگی اور ساختی حفاظت کے اتحاد کو حاصل کرتا ہے۔ اس کے ڈیزائن کا تصور جدید تعمیراتی صنعتی تقاضوں سے ہم آہنگ ہے اور مستقبل کی عمارت کے لفافے کے نظام کی ترقی کی سمت کی نمائندگی کرتا ہے۔
سسٹم کمپوزیشن اور میٹریل پراپرٹیز

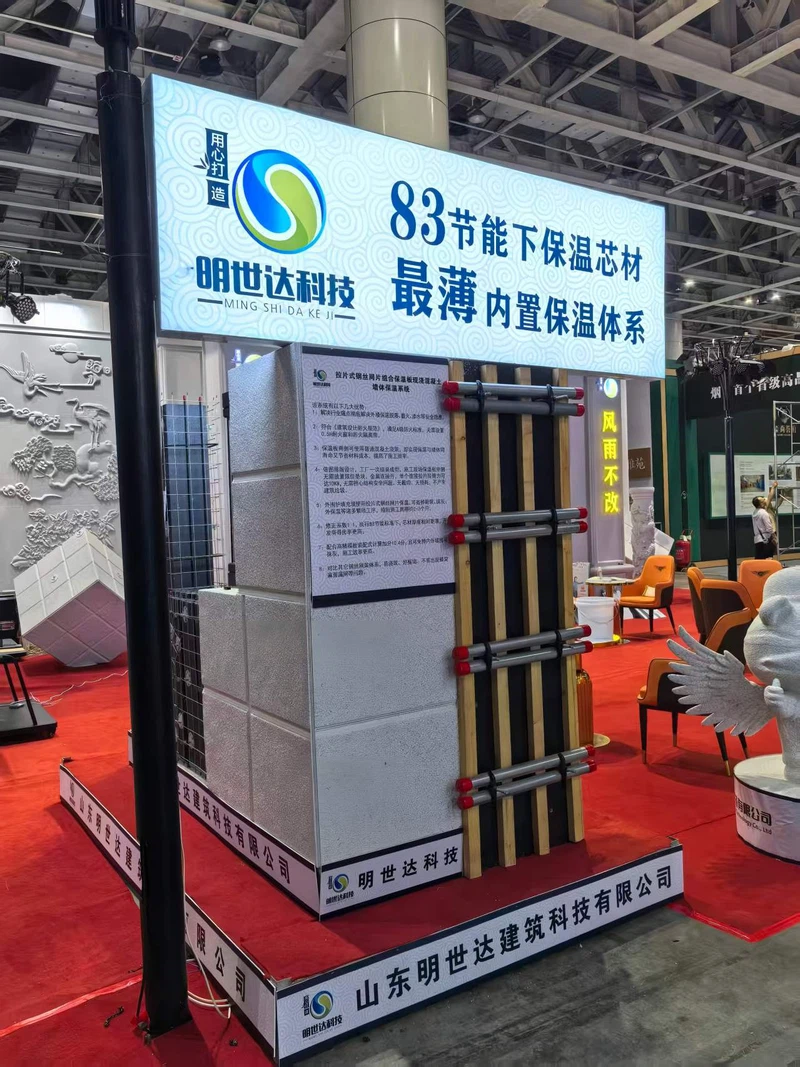

مربوط موصلیت کا ڈھانچہ نظام بنیادی طور پر درج ذیل کلیدی اجزاء پر مشتمل ہوتا ہے: جامع موصلیت کے پینل، کنیکٹر سسٹم، سگ ماہی کا مواد، اور معاون تعمیراتی ٹیکنالوجیز۔ جامع موصلیت والے پینلز عام طور پر سینڈوچ ڈھانچے کو نمایاں کرتے ہیں جس میں دونوں طرف اعلی-طاقت کی غیر نامیاتی چہرے والی تہوں اور درمیان میں اعلی-موصلاتی موصلیت کا بنیادی مواد ہوتا ہے۔ سامنے والے مواد میں فائبر-مضبوط سیمنٹ بورڈز، کیلشیم سلیکیٹ بورڈز، یا مخصوص پولیمر مارٹر کی تہیں شامل ہوسکتی ہیں، جو بہترین اثر مزاحمت، آگ کے خلاف مزاحمت اور پائیداری پیش کرتی ہیں۔
موصلیت کے بنیادی مواد کا انتخاب وسیع ہے اور مختلف موسمی حالات، توانائی کی کارکردگی کے معیارات، اور آگ کی حفاظت کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے۔ عام طور پر استعمال ہونے والے مواد میں گریفائٹ ایکسپنڈڈ پولیسٹیرین (SEPS)، راک اون بورڈز (RW)، اور Rigid Polyurethane Foam (PUR/PIR) شامل ہیں۔ یہ مواد کنکریٹ اور طویل مدتی استحکام کے ساتھ مطابقت کو یقینی بنانے کے لیے خصوصی علاج سے گزرتے ہیں۔ کنیکٹر سسٹم ساختی حفاظت کے لیے بہت اہم ہے، جو عام طور پر سنکنرن-مزاحم دھاتوں یا اعلی-طاقت کے جامع مواد سے بنا ہوتا ہے جس میں خاص طور پر ڈیزائن کیے گئے اینکرنگ ڈھانچے ہوتے ہیں۔
کام کرنے کے اصول اور کارکردگی کے پیرامیٹرز

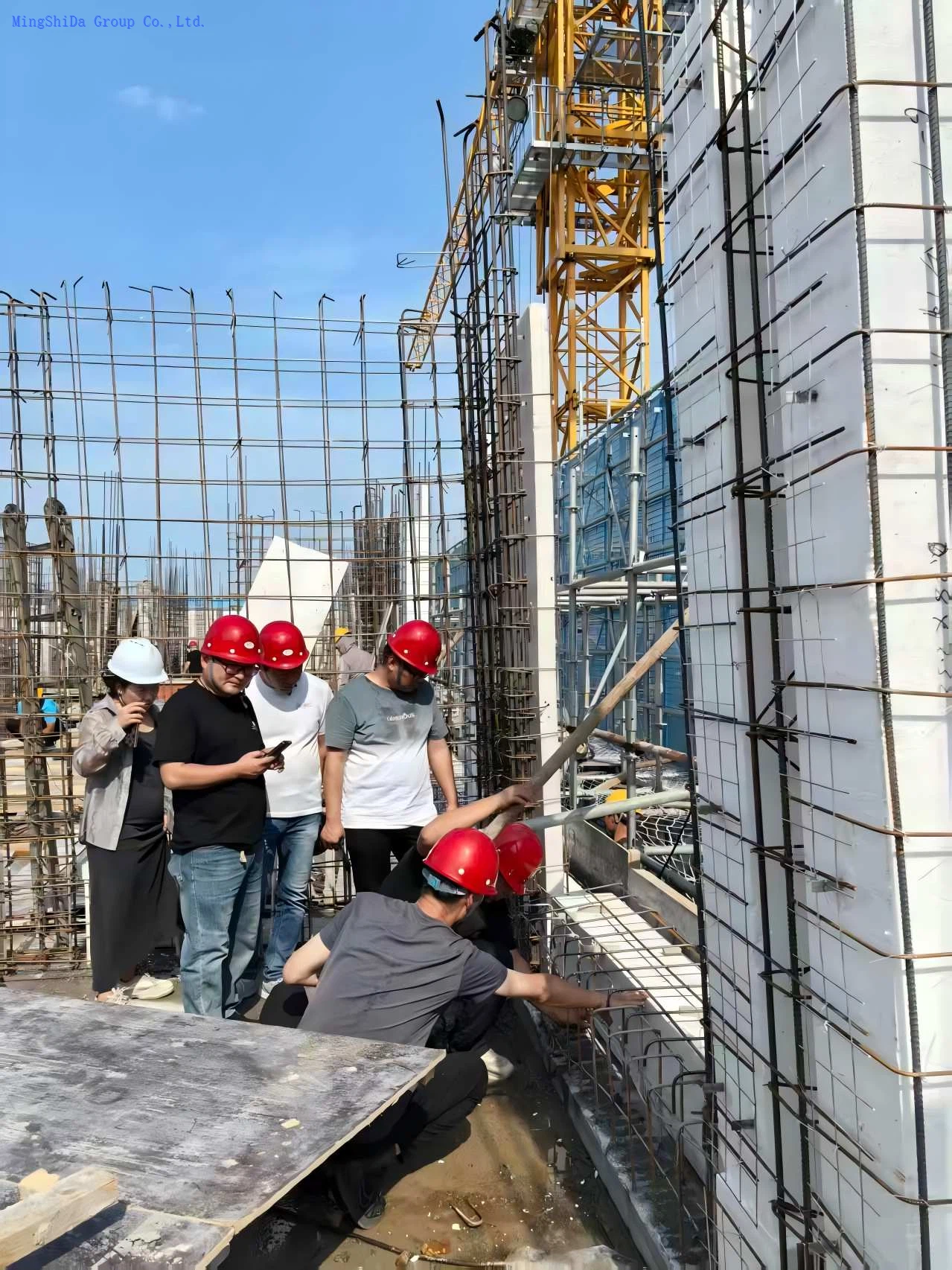

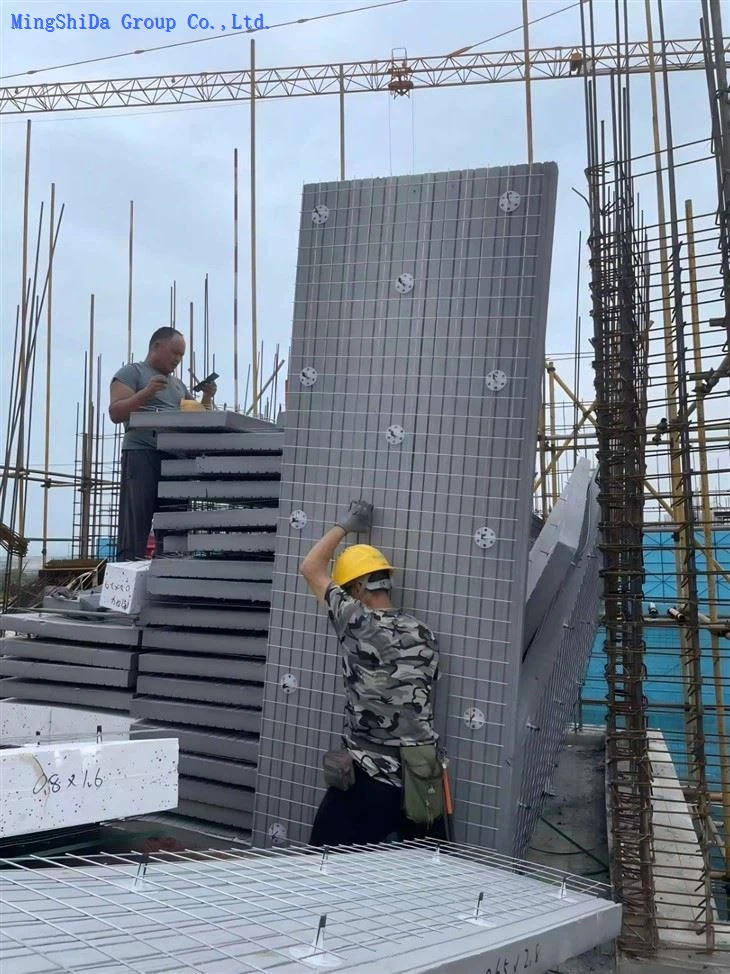

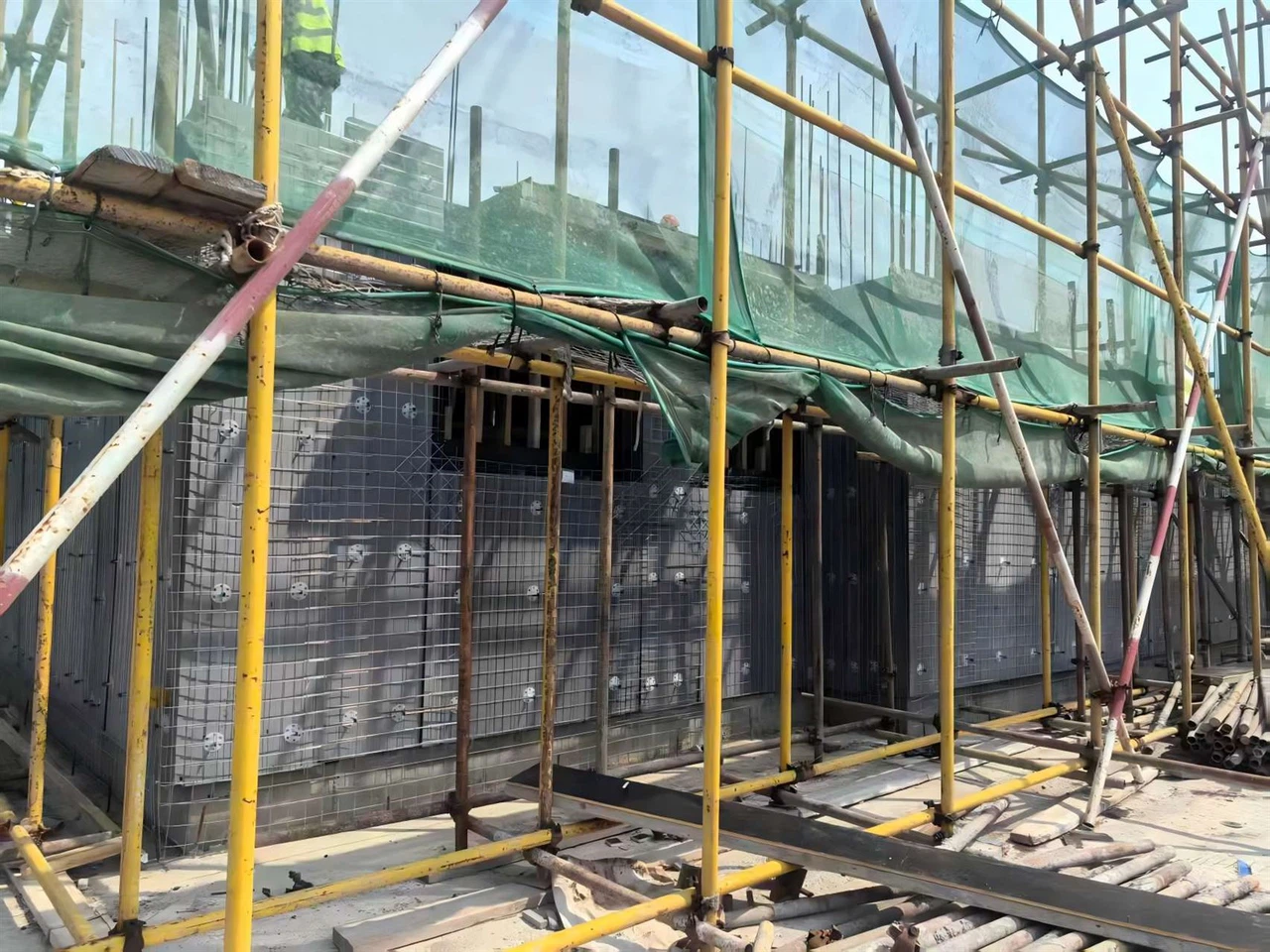

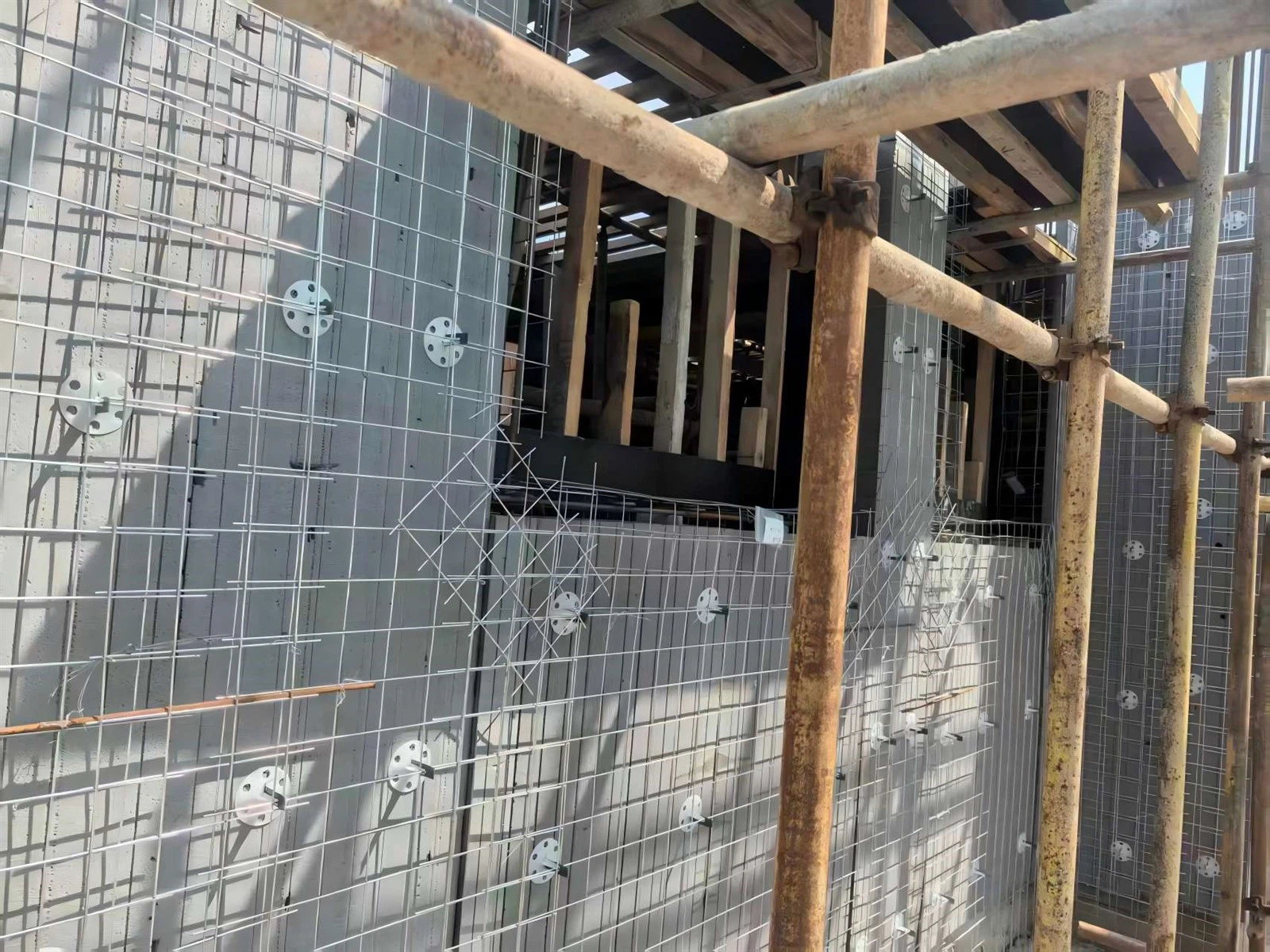

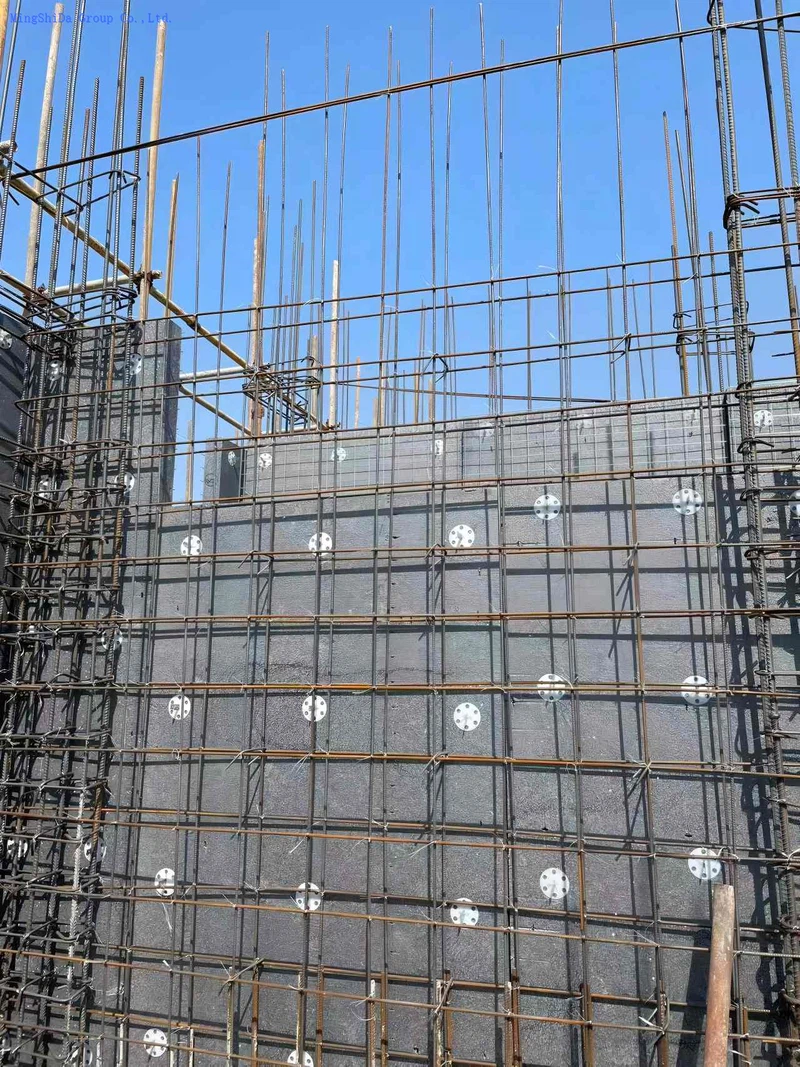

یہ نظام "مستقل فارم ورک" کے تصور پر کام کرتا ہے۔ کنکریٹ ڈالنے کے دوران، موصلیت کے پینل کنکریٹ کے پس منظر کے دباؤ کو برداشت کرنے والے فارم ورک کے طور پر کام کرتے ہیں۔ کنکریٹ سخت ہونے کے بعد، پینل کنیکٹر کے ذریعے ساختی دیوار کے ساتھ مستقل روابط قائم کرتے ہیں۔ یہ کنکشن نہ صرف بوجھ کو منتقل کرتے ہیں بلکہ پورے نظام کی مربوط کارکردگی کو یقینی بناتے ہوئے، ڈھانچے کی تھرمل توسیع، سکڑاؤ، اور مائیکرو-ڈیفارمیشن کو بھی ایڈجسٹ کرتے ہیں۔
سسٹم کے کلیدی کارکردگی کے پیرامیٹرز میں شامل ہیں: تھرمل ٹرانسمیٹینس (U-قدر) 0.15-0.30 W/(m²·K) تک پہنچنا، انتہائی-کم توانائی کی تعمیر کی ضروریات کو پورا کرنا؛ آگ کی درجہ بندی کلاس A کو حاصل کرنا غیر آتش گیر معیار کنفیگریشن پر منحصر ہے۔ ہوا کے دباؤ کی مزاحمت 9.0 kPa سے زیادہ؛ نظام کے ڈیزائن کی عمر مرکزی عمارت کے ڈھانچے سے ملتی ہے، عام طور پر 50 سال سے زیادہ؛ اور اثر مزاحمت 10J سے زیادہ تک پہنچ جاتی ہے۔ ان تمام پیرامیٹرز کی قومی مستند معائنہ ایجنسیوں نے سخت جانچ کی ہے۔
پیداواری عمل اور کوالٹی کنٹرول
مربوط موصلیت والے پینلز کی پیداوار انتہائی خودکار اسمبلی لائن آپریشنز کو استعمال کرتی ہے، جس سے مصنوعات کے معیار کے استحکام اور مستقل مزاجی کو یقینی بنایا جاتا ہے۔ پروڈکشن کے عمل میں شامل ہیں: خام مال کا معائنہ، بنیادی مواد کی کٹنگ اور پروسیسنگ، پینل پری-علاج، کمپوزٹ بانڈنگ، کنیکٹر امپلانٹیشن، کیورنگ، اور تیار شدہ مصنوعات کا معائنہ۔ ہر عمل کا مرحلہ جدید پتہ لگانے والے آلات کا استعمال کرتے ہوئے حقیقی-وقت کی نگرانی کے ساتھ سخت کوالٹی کنٹرول کے معیارات کی پیروی کرتا ہے۔
فیکٹریاں ISO9001 کوالٹی مینجمنٹ سسٹم نافذ کرتی ہیں، خام مال کی خریداری سے لے کر تیار مصنوعات کی ترسیل تک مکمل-پروسیس ٹریس ایبلٹی مینجمنٹ قائم کرتی ہیں۔ ہر پینل میں پیداوار کا وقت، بیچ نمبر، معائنہ کا ڈیٹا، اور دیگر معلومات کی ایک منفرد شناخت ہوتی ہے۔ یہ پیچیدہ انتظام مصنوعات کی وشوسنییتا اور ٹریس ایبلٹی کو یقینی بناتا ہے، انجینئرنگ کے معیار کے لیے ٹھوس بنیاد فراہم کرتا ہے۔
اہم خصوصیت
● حفاظتی کارکردگی میں انقلابی اضافہ۔
● پائیدار اور مستحکم توانائی کی کارکردگی۔
●تعمیراتی کارکردگی میں نمایاں بہتری۔
● سسٹم 40% تک توانائی بچاتا ہے اور 50 سال تک چلتا ہے۔
● ہم رہائشی، تجارتی اور عوامی عمارتوں کے لیے مکمل سبز حل فراہم کرتے ہیں۔
پوری-زندگی-سائیکل کی لاگت کے فوائد
درخواست کی حد

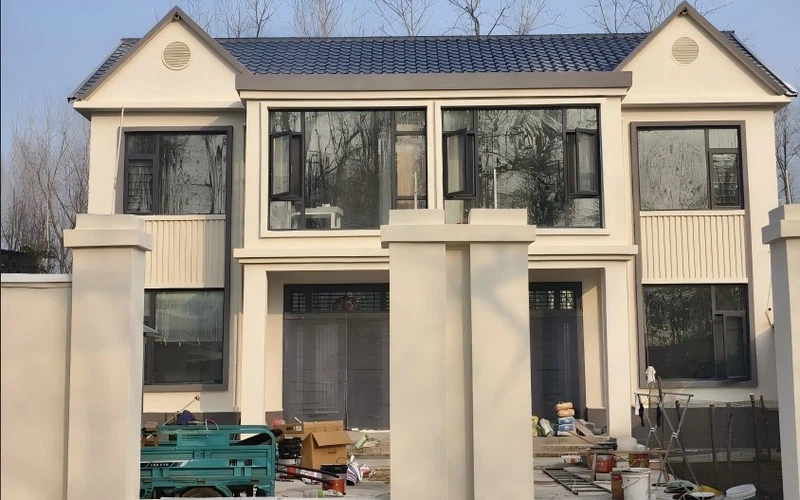

●ہمارا مربوط موصلیت کا نظام تمام عالمی آب و ہوا والے علاقوں میں بلند-رہائشی، تجارتی اور عوامی عمارتوں کے لیے موزوں ہے۔
●یہ خاص طور پر بہتر ہے-انڈور ماحول کے سخت تقاضوں کے ساتھ ہسپتالوں اور اسکولوں جیسی عوامی سہولیات کو دوبارہ تیار کرنے کے لیے موزوں ہے۔
●یہ نظام خصوصی عمارتوں جیسے صنعتی پلانٹس اور ڈیٹا سینٹرز میں بہترین آگ سے تحفظ اور توانائی کی بچت کے فوائد- فراہم کرتا ہے۔
● یہ LEED اور Passive House کے معیارات سمیت بڑے عالمی گرین بلڈنگ سرٹیفیکیشنز کی تکنیکی ضروریات کو پورا کرتا ہے۔
● یہ نظام نئے تعمیراتی منصوبوں دونوں پر لاگو ہوتا ہے اور توانائی کی بچت کے لیے بڑے پیمانے پر استعمال ہوتا ہے-موجودہ عمارتوں کے ریٹروفٹس اور اگواڑے کی تزئین و آرائش کے لیے۔
انٹیگریٹڈ موصلیت-سٹرکچر سسٹم ٹیکنیکل پرفارمنس ڈیٹا شیٹ
热工性能 تھرمل کارکردگی
| 性能参数 کارکردگی کا پیرامیٹر | 测试标准 ٹیسٹ سٹینڈرڈ | 技术指标 تکنیکی تفصیلات | 单位 یونٹ |
|---|---|---|---|
| 传热系数 تھرمل ٹرانسمیٹینس (K-قدر) | EN ISO 6946/ASTM C1363 | 0.15 سے کم یا اس کے برابر | W/(m²·K) |
| 线性热桥系数 لکیری تھرمل برج گتانک (Ψ-قدر) | این آئی ایس او 10211 | 0.01 سے کم یا اس کے برابر | W/(m·K) |
| 点热桥系数 پوائنٹ تھرمل برج کوفیشینٹ (χ-قدر) | این آئی ایس او 10211 | 0.005 سے کم یا اس کے برابر | W/K |
| 导热系数 تھرمل چالکتا (λ-قدر) | EN 12667 / ASTM C518 | 0.020 سے کم یا اس کے برابر | W/(m·K) |
| 热阻 تھرمل مزاحمت (R-قدر) | EN 12667 | 5.0 سے بڑا یا اس کے برابر | m²·K/W |
| 红外热成像温差 انفراریڈ تھرموگرافی درجہ حرارت کا فرق | EN 13187 | 1.0 سے کم یا اس کے برابر | ڈگری |
防火性能 فائر پرفارمنس
| 性能参数 کارکردگی کا پیرامیٹر | 测试标准 ٹیسٹ سٹینڈرڈ | 技术指标 تکنیکی تفصیلات | 等级/结果 کلاس/نتیجہ |
|---|---|---|---|
| 燃烧性能分级 آگ کی درجہ بندی | این ۱۳۵۰۱-۱ | A2-s1, d0 | A级不燃 کلاس A غیر-آہن |
| 耐火极限 آگ کی مزاحمت | EN 1364-1 / ASTM E119 | 120 | 分钟 منٹ |
| 背火面温升 درجہ حرارت میں اضافہ (غیر ظاہر شدہ سطح) | این ۱۳۶۳-۱ | 140 سے کم یا اس کے برابر | ڈگری |
| 烟气毒性 دھواں زہریلا | EN 13823 | AQ1 | 准安全级 Quasi-محفوظ سطح |
| 火焰蔓延指数 فلیم اسپریڈ انڈیکس | ASTM E84 | 15 سے کم یا اس کے برابر | - |
| 烟密度指数 دھوئیں کی کثافت انڈیکس | ASTM E84 | 50 سے کم یا اس کے برابر | - |
结构性能 ساختی کارکردگی
| 性能参数 کارکردگی کا پیرامیٹر | 测试标准 ٹیسٹ سٹینڈرڈ | 技术指标 تکنیکی تفصیلات | 单位 یونٹ |
|---|---|---|---|
| 抗风压性能 ونڈ لوڈ مزاحمت | EN 12179 / ASTM E330 | 5000 سے زیادہ یا اس کے برابر | پا |
| 抗震性能 زلزلہ کی کارکردگی | EN 1998-1/IBC 2018 | 8 ڈگری کا نادر زلزلہ ٹیسٹ پاس کرتا ہے۔ | - |
| 抗冲击性能 اثر مزاحمت | EN 12600 / ASTM D4226 | 50J无裂纹 50J کوئی کریکنگ نہیں۔ | 焦耳 جولز |
| 连接安全系数 کنکشن سیفٹی فیکٹر | ETAG 034 / AC320 | 4.0 سے بڑا یا اس کے برابر | - |
| 抗拉拔强度 تناؤ کی طاقت | EN 13412 | 6.5 سے بڑا یا اس کے برابر | kN/لنگر |
| 抗剪强度 قینچ کی طاقت | EN 12090 | 0.30 سے زیادہ یا اس کے برابر | ایم پی اے |
防水防潮性能 واٹر پروفنگ اور نمی کی کارکردگی
| 性能参数 کارکردگی کا پیرامیٹر | 测试标准 ٹیسٹ سٹینڈرڈ | 技术指标 تکنیکی تفصیلات | 单位 یونٹ |
|---|---|---|---|
| 静态水压防水 جامد پانی کے دباؤ کی مزاحمت | EN 1928/ASTM D5385 | 2000 سے زیادہ یا اس کے برابر | mmH₂O |
| 接触角 رابطہ زاویہ (پانی) | آئی ایس او 27448 | 110 سے بڑا یا اس کے برابر | 度 ڈگری |
| 吸水率 پانی جذب | EN 1609 / ASTM C272 | 1.0 سے کم یا اس کے برابر | % (جلد) |
| 透汽率 بخارات کی پارگمیتا | EN 12086 / ASTM E96 | 0.5-3.0 (انکولی) | g/(m²·24h) |
| 抗冷凝性能 اینٹی-کنڈینسیشن کارکردگی | آئی ایس او 13788 | ΔT پر 15 ڈگری سے زیادہ یا اس کے برابر پر گاڑھا ہونے کا کوئی خطرہ نہیں۔ | - |
| 抗冻融循环 منجمد-پگھلنے والی سائیکل مزاحمت | EN 12091 | 300 سائیکلوں سے زیادہ یا اس کے برابر، کوئی نقصان نہیں۔ | 循环 سائیکل |
耐久性能 پائیداری کی کارکردگی
| 性能参数 کارکردگی کا پیرامیٹر | 测试标准 ٹیسٹ سٹینڈرڈ | 技术指标 تکنیکی تفصیلات | 结果 نتیجہ |
|---|---|---|---|
| 设计使用寿命 ڈیزائن سروس لائف | ISO 15686-1 | 50 سے بڑا یا اس کے برابر | 年 سال |
| 冻融循环后强度保持率 منجمد-پگھلنے کے بعد طاقت برقرار رکھنا | EN 12091 | 95 سے بڑا یا اس کے برابر | % |
| UV老化后性能保持率 UV بڑھاپے کے بعد کارکردگی کو برقرار رکھنا | EN 12467 / ASTM G154 | 95 سے بڑا یا اس کے برابر | % |
| 湿热老化后性能保持率 نم گرمی کی عمر کے بعد کارکردگی برقرار رکھنا | EN 14188 | 90 سے بڑا یا اس کے برابر | % |
| 年老化率 سالانہ عمر رسیدہ شرح | آئی ایس او 2440 | 1.0 سے کم یا اس کے برابر | %/سال |
| 尺寸稳定性 جہتی استحکام | EN 1604 (70 ڈگری، 48h) | 0.5 سے کم یا اس کے برابر | % |
环境性能 ماحولیاتی کارکردگی
| 性能参数 کارکردگی کا پیرامیٹر | 测试标准 ٹیسٹ سٹینڈرڈ | 技术指标 تکنیکی تفصیلات | 单位/等级 یونٹ/کلاس |
|---|---|---|---|
| 甲醛释放量 Formaldehyde اخراج | EN 717-1 / ASTM D6007 | 0.01 سے کم یا اس کے برابر | mg/m³ |
| VOC总释放量 کل VOC اخراج | ISO 16000-6 / ASTM D5116 | 0.05 سے کم یا اس کے برابر | mg/m³ |
| 可回收率 ری سائیکلیبلٹی کی شرح | ISO 14021 | 85 سے بڑا یا اس کے برابر | % |
| 碳排放(生产阶段) کاربن کا اخراج (پیداوار کا مرحلہ) | آئی ایس او 14067 | 15 سے کم یا اس کے برابر | kgCO₂/m² |
| 材料环保认证 ماحولیاتی سرٹیفیکیشن | - | ای پی ڈی، گرین گارڈ، بلیو اینجل | - |
质量保证 کوالٹی اشورینس
| 认证体系 سرٹیفیکیشن سسٹم | 认证机构 سرٹیفائنگ باڈی | 证书编号 سرٹیفکیٹ نمبر | 有效期 موزونیت |
|---|---|---|---|
| ISO 9001:2015 کوالٹی مینجمنٹ | TÜV رائن لینڈ | 认证中 زیر التواء | 3 یا 3 سال |
| ISO 14001:2015 ماحولیاتی انتظام | TÜV رائن لینڈ | 认证中 زیر التواء | 3 یا 3 سال |
| 中国绿色建材认证 چین گرین بلڈنگ میٹریل | سی این اے ایس | GBM-2023-001 | 5 یا 5 سال |
|
اکثر پوچھے گئے سوالات
 Q1: ایک مربوط موصلیت-ساخت کا نظام کیا ہے؟ یہ روایتی موصلیت کے نظام سے کیسے مختلف ہے؟ A1:مربوط نظام فیکٹری میں مالیکیولر-سطح کی فیوژن ٹیکنالوجی کے ذریعے موصلیت کے مواد اور ساختی معاونت کو مکمل ماڈیولز میں تیار کرتا ہے۔ روایتی تہوں والی تعمیر کے مقابلے میں، یہ انٹرفیس کے مسائل کو ختم کرتا ہے، صفر تھرمل پل، صفر رساو، صفر کھوکھلا، اور تنصیب کی کارکردگی کو 3-5 گنا تک بہتر بناتا ہے۔
Q2: نظام کی آگ کی کارکردگی کیا ہے؟ A2:مکمل نظام کلاس A غیر-آہن مواد (EN 13501-1 A2-s1, d0) کا استعمال کرتا ہے، 2 گھنٹے کی آگ مزاحمتی جانچ سے گزرتا ہے، جس میں سطح کا درجہ حرارت 140 ڈگری سے کم یا اس کے برابر ہوتا ہے اور محفوظ سطح کے دھوئیں کی زہریلا (AQ1)، آگ کی حفاظت کی اعلیٰ ضرورتوں کو پورا کرتا ہے۔
Q3: سسٹم کی سروس لائف کیا ہے؟ A3: Design service life ≥50 years. After 300 freeze-thaw cycles and 5000 hours of UV aging testing, performance retention >95% مواد کی سالانہ عمر بڑھنے کی شرح 1% سے کم یا اس کے مساوی، بنیادی طور پر عمارت کے بنیادی ڈھانچے کی طرح عمر کا حصول۔
Q4: نظام واٹر پروفنگ اور نمی کے خلاف مزاحمت کیسے فراہم کرتا ہے؟ A4:چار-پرت کا تحفظ: 1) نینو ہائیڈروفوبک کوٹنگ (رابطہ زاویہ 110 ڈگری سے بڑا یا اس کے برابر)؛ 2) ہموار مربوط ڈیزائن؛ 3) پریشر-برابر نکاسی کا نظام؛ 4) ذہین بخارات پارگمیتا ریگولیشن. پانی جذب 1.0٪ سے کم یا اس کے برابر، مؤثر طریقے سے گاڑھاو اور سڑنا کو روکتا ہے۔
Q5: تنصیب میں کتنا وقت لگتا ہے؟ A5:ہر ٹیم (4-6 کارکن) روزانہ 300-500㎡ انسٹال کر سکتی ہے۔ 10+ تعمیراتی مراحل کے ساتھ روایتی نظاموں کے مقابلے میں، مربوط نظام کو صرف 3 اہم مراحل کی ضرورت ہوتی ہے، جس سے پروجیکٹ کی مجموعی مدت 30-50% تک کم ہوتی ہے۔
Q6: کیا یہ پیچیدہ آرکیٹیکچرل شکلوں کو اپنا سکتا ہے؟ A6:جی ہاں ہم فراہم کرتے ہیں: 1) 3m سے زیادہ یا اس کے برابر رداس کے ساتھ حسب ضرورت منحنی سطحیں؛ 2) خصوصی-شکل والے ماڈیول کی پیداوار؛ 3) ایک سے زیادہ ختم کرنے کے اختیارات (پینٹ / دھاتی / پتھر کے اثرات)؛ 4) پردے کی دیواروں، کھڑکیوں اور دروازوں کے ساتھ کامل انضمام کا ڈیزائن۔
|
